全自動反沖洗式濾水器

一、全自動反沖洗式濾水器用途：

全自動反沖洗式濾水器是針對工廠需要干凈水質而產生的的一種過濾水的裝置的產品，是反沖洗式工業濾水器的一種。一般安裝在水電站、電廠、化工、印染、造紙、食品廠、醫藥、電子、工業農業等各種行業的供用水管道上，濾水器主要適用于Dg500mm以下的管道，從而可代替二次濾網，節約開支。全自動反沖洗式濾水器改變了傳統濾水器產品的過濾流量小、易堵塞、需定期拆卸清洗及無法實時監控等缺點，對水源自動檢測雜質，一旦發現，全自動反沖洗式濾水器自動對水源進行過濾，自動排污清洗，清洗排污時系統不間斷供水，實現全自動化過程。全自動反沖洗式過濾器廣泛應用于循環或非循環冷卻水系統、熱交換系統、中央空調系統、集中供暖系統、熱水過濾系統等，分別用來保護冷卻設備、熱交換設備、空調、鍋爐等。

二、全自動反沖洗式濾水器的優點：

1、安裝經濟方便：全自動反沖洗式濾水器結構緊湊，占有空間位置小，安裝布置靈活方便，有標準結構供用戶選用，也可按用戶的現場布置條件進行專門設計。可立式、臥式、倒置任意位置任意安裝。
2、排污效果好：該產品設計采用固定分格網芯、分區局部強化反沖洗和步進旋轉排污斗的新型結構。
3、運行水阻小，過濾流量大，過濾精度高。全自動反沖洗式濾水器過濾精度可達到0.1mm。
4、清洗方便可靠：多種清洗控制方式可供選擇，有手動、壓差、時間、PLC編程控制等。
5、不間斷供水：清洗用水量少，不超過全自動濾水器出水量的6%，沖洗時間為2-5min，整個系統不間斷供水。 6、過濾面積大：標準濾網有效過濾面積是入口水流面積的5-40倍。 7、使用壽命長：工作壽命正常可達到15年以上，不需要更換，若是需要可更換濾網。
8. 使用不銹鋼鋼刷清洗，拆卸安裝維護簡單易操作。


三、全自動反沖洗式濾水器結構：

全自動濾水器是由 ①轉動抽 ②定位桿 ③支架殼體 ④網芯 ⑤進水口 ⑥出水口 ⑦排污口等組成。一般水質為淡水型的，濾網和內部主要部件為不銹鋼材質。海水等強酸堿型的建議接觸介質的部件采用特殊不銹鋼材質。


四、全自動反沖洗式濾水器工作原理：

全自動反沖洗式濾水器是一種利用濾網直接攔截河水或湖水或海水中的雜質（漂浮物、顆粒物、菌藻、泥沙、魚蝦等水生物），利用該類產品降低濁度，凈化水質，減小濾水器及其它相關設備腐蝕的可能性，保護系統其它設備正常運行，從而提高機器的經濟實用性和產能的輔機設備。
全自動濾水器接入管道系統后，水就會從進水口進入濾水器，過濾后的水從出水口流出，當水中雜質通過網芯時，由于體積大于網芯孔，而衩截留在網芯上，當聚積到一定數量時，即造成進水口和出水口有一定壓差。這時可轉動網芯進行輪次自動反沖洗，使水流垂直沖刷濾網內的污物，排污迅速?gòu)氐祝灰蚓W(wǎng)芯結構獨特，避免了相鄰正向水流的干擾，雜質將會全部從排污口自行排出。如此循環往復。
  全自動濾水器可替代二次濾網的小型濾水器，可任意選定精度，且體積小，造價低，一般情況下，不須增加動力源，只需采用手動，手柄按產品上所標的定點位置依次轉動，濾水器內部的幾個過濾室可逐一清洗，從而達到自動反沖過濾水中雜質的目的。電控系統操作模式分為自動控制模式、手動控制模式和電動控制模式三種。

五、全自動反沖洗式濾水器技術參數： 1、工作介質：河水、湖水、海水 2、工作電源：380VAC 50Hz 3、工作壓力：0.15-6.4Mpa 4、工作方式：自動、手動任意切換 5、過濾精度：0.01-8mm 6、設計壓力：0.6Mpa；1.0Mpa；2.5Mpa； 7、壓力損失：0.01-0.10Mpa 8、驅動轉數：1-3r/min 9、過濾網眼孔：1.5-6mm 10、自動反沖洗時間：5min或視情況而定 11、反沖流量：小于總流量的20% ，一般4-2350 m³/h 12、反沖洗周期：1-72h，默認6h 13、反沖洗用水量：低于過濾水流量的5％ 14、反沖洗所需壓力：≥0.2MPa 15、有效過濾面積㎡：進水口通流面積的3-5倍 16、一格沖洗時間：2-5min 17、差壓設定范圍：0.02-0.1Mpa 18、定時設定范圍：0-240小時或更長時間。 19、濁水懸浮物含量：一般應小于500mg/L(含量高則反沖洗周期短) 20、過濾水懸浮物含量：與過濾精度大小，濁水懸浮物顆粒有關 21、濾水器及排污閥法蘭標準:HG/20592-2009 22、排污時間：5-60s 23、使用溫度：≤ 95°C 六、全自動反沖洗式濾水器安裝及注意事項： 1.全自動濾水器可臥式安裝在凝汽器進口，也可安裝在循環泵出口，其效果相同。 2.濾網進口直管段長度應大于循環水管道直徑。 3.安裝時不可傾斜，連接要牢固。 4.濾網與凝汽器循環水管進口間距保持100mm以上，并在濾網與凝汽器之間加裝補償節，便于檢修裝拆和補償之用。 5.安裝后，須清除濾網前循環水管中的一切雜物，投運前，并作運行試驗。

七、全自動反沖洗式濾水器用戶定貨須知：

1.需方提供安裝方案、接管通徑。
2.循環水流量設計值。
3.循環水中雜質含量居多的是何種雜質。
4.是否需要電控電動裝置。

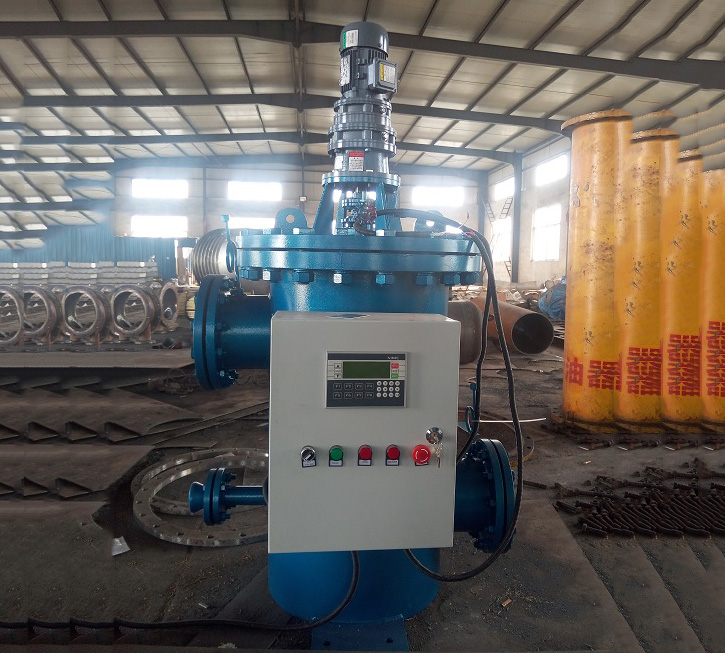

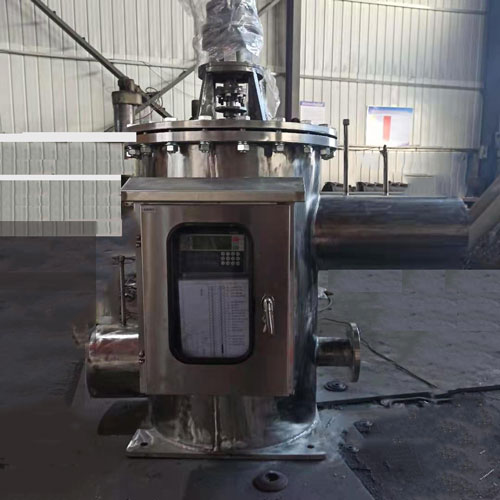

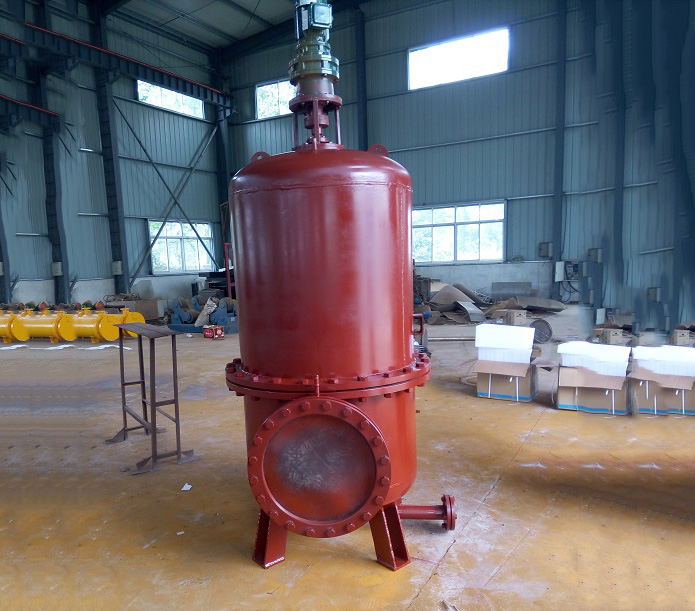

八、產品圖：
